Filtro Rechaza Banda Activo RC Twin-T (Circuito A)
Temas complementarios Filtros rechaza banda
El siguiente proyecto es un filtro rechaza banda (Notch) activo RC Twin T (Circuito A) que elimina una banda de frecuencias y permite el paso de todas las demás. Hay dos circuitos posible para realizar este filtro tal como se muestra en la siguiente tabla donde también están las funciones de transferencia y respectivas ecuaciones de diseño:
Tenga en cuenta
- El valor del condensador C1 es libre, escoja el valor más adecuado.
- Este filtro permite manejar cualquier factor de calidad Q mientras los componentes lo permitan.
- La magnitud de este filtro en frecuencia cero y en frecuencia infinito es uno, y la magnitud en la frecuencia central fo idealmente tiene un valor de cero.
- La magnitud de este filtro en frecuencia cero y en frecuencia infinito es uno, y la magnitud en la frecuencia central fo idealmente tiene un valor de cero.
- Este filtro rc twin-t (circuito A) es un filtro rechaza banda tipo I es decir la frecuencia del cero de la función fz es la misma frecuencia central fo.
Para entender mejor se realizaran tres ejemplos.
Ejemplo 1. Diseñe un filtro rechaza banda activo rc Twin-T de la forma forma 1 con frecuencias de corte 400Hz y 2.5kHz.
Solución. Hallamos la frecuencia central fo:
Hallamos ahora el factor de calidad Q:
Se elige 10nF como valor de C. Hallamos el valor de R1:
Se halla el valor de R2:
Y finalmente hallamos el valor de R3:

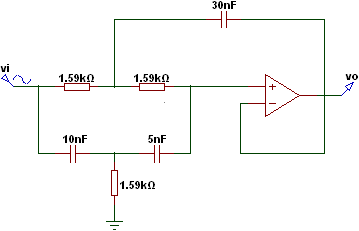

Los valores de C2 y C3 son los mismo que el valor de C1. El circuito queda de la siguiente manera:

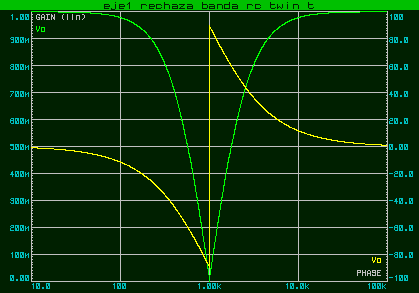

La simulación es la siguiente:
La linea de color verde es la magnitud y la linea de color amarillo es la fase. Se puede observar que la frecuencia central fo es 1kHz
Ejemplo 2. Diseñe un filtro rechaza banda activo rc Twin-T forma 2 con frecuencia central de 10kHz y factor de calidad de 1.
Solución. Se elige 10nF como valor de C1. Hallamos el valor de R1, R2 y R3:
Hallamos el valor de C2:
Y finalmente hallamos el valor de C3:
El circuito queda de la siguiente manera:
La simulación es la siguiente:
La linea de color verde es la magnitud y la linea de color amarillo es la fase. Se puede ver que la frecuencia central fo es 10kHz
Ejemplo 3. Diseñe un filtro rechaza banda activo rc Twin-T de la forma 1 con frecuencia central de 1kHz y ancho de banda de 400Hz.
Solución. Hallamos el valor del factor de calidad Q:
Se elige 10nF como valor de C1. Hallamos el valor de R1:
Se halla el valor de R2:
Y finalmente hallamos el valor de R3:
C2 y C3 tienen el mismo valor que C1. El circuito queda de la siguiente manera:
La simulación es la siguiente:
La linea de color verde es la magnitud y la linea de color amarillo es la fase. Se puede observar que la frecuencia central fo es 1kHz
