Compuerta lógica NOR

Por
La compuerta lógica NOR es el complemento A1 de la compuerta OR, es decir es una compuerta OR con la salida negada.
Compuerta lógica NOR de 2 entradas
Símbolo
Función lógica
Referencias comerciales
- 74xx02. Tecnología TTL. Contiene 4 compuertas nor de 2 entradas. Voltaje de alimentación típico de 5 voltios.
- cd4001. Tecnología CMOS. Contiene 4 compuertas nor de 2 entradas. Voltaje de alimentación típico de 3 voltios a 15 voltios.
Compuerta lógica NOR de 3 entradas
Símbolo
Función lógica
Referencias comerciales

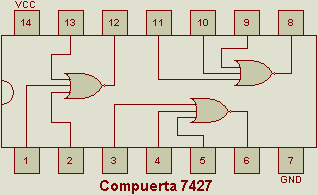

- 74xx27. Tecnología TTL. Contiene 3 compuertas nor de 3 entradas. Voltaje de alimentación típico de 5 voltios.

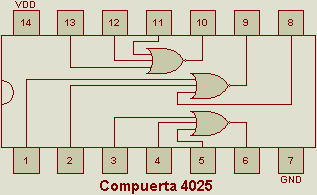

- cd4025. Tecnología CMOS. Contiene 3 compuertas nor de 3 entradas. Voltaje de alimentación típico de 3 voltios a 15 voltios.
Compuerta lógica NOR de 4 entradas
Símbolo
Función lógica
Referencias comerciales
- 4002. Contiene 2 compuertas nor de 4 entradas. La versión TTL 74xx4002 tiene un voltaje de alimentación de 5 voltios. La versión CMOS cd4002 tiene un voltaje de alimentación típico de 3 voltios a 15 voltios.
