compuerta lógica NAND

Por
La compuerta lógica NAND es el complemento A1 de la compuerta AND, es decir es una compuerta AND con la salida negada.
Compuerta NAND de 2 entradas
Símbolo
Función lógica
Referencias comerciales:
- 74xx00: Tecnología TTL. Contiene 4 compuertas nand de 2 entradas. Voltaje típico de alimentación de 5 voltios.

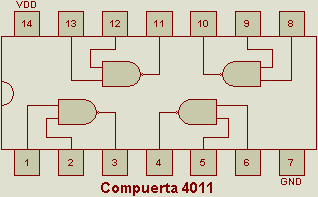

- cd4011: Tecnología CMOS. Contiene 4 compuertas nand de 2 entradas. Voltaje de alimentación típico de 3 a 15 voltios.
Compuerta NAND de 3 entradas
Símbolo
Función lógica
Referencias comerciales:
- 74xx10: Tecnología TTL. Contiene 3 compuertas nand de 3 entradas. Voltaje típico de alimentación de 5 voltios.
- cd4023: Tecnología CMOS. Contiene 3 compuertas nand de 3 entradas. Voltaje de alimentación típico de 3 a 15 voltios.
Compuerta NAND de 4 entradas
Símbolo
Función lógica
Referencias comerciales:
- 74xx20: Tecnología TTL. Contiene 2 compuertas nand de 4 entradas. Voltaje típico de alimentación de 5 voltios.
- cd4012: Tecnología CMOS. Contiene 2 compuertas nand de 4 entradas. Voltaje de alimentación típico de 3 a 15 voltios.
Compuerta NAND de 8 entradas
Símbolo
Función lógica
Referencias comerciales:
- 74xx30: Tecnología TTL. Contiene 1 compuerta nand de 8 entradas. Voltaje típico de alimentación de 5 voltios.
