Compuerta lógica XNOR

Por
La compuerta lógica XNOR es el complemento A1 de la compuerta XOR, es decir es una compuerta XOR con la salida negada. Su símbolo es el siguiente:
La función lógica es la siguiente:
Otra manera de declarar la función lógica es la siguiente:
Referencia comercial:

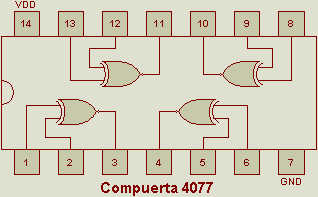

- cd4077. Tecnología CMOS. Contiene 4 compuertas XNOR de 2 entradas. Se alimenta con un voltaje de 3 a 15 voltios.
- 74xx266. Tecnología TTL. Contiene 4 compuertas XNOR de 2 entradas. Se alimenta con un voltaje de 5 voltios.
