Compuerta lógica AND

Por
La compuerta AND cumple la función de la multiplicación lógica (Conjunción Y). En la compuerta lógica AND se cumple que la salida es la menor de todas las entradas.
Compuerta AND de 2 entradas
Símbolo
Función lógica
Referencias comerciales:
- 74xx08: Tecnología TTL. Trae 4 compuertas lógicas and de 2 entradas. Voltaje de polarización de 5 voltios.
- cd4081: Tecnología CMOS. Trae 4 compuertas lógicas and de dos entradas. Voltaje de polarización de 3 voltios a 15 voltios.
Compuerta AND de 3 entradas
Símbolo
Función lógica
Referencias comerciales
- 74xx11: Tecnología TTL. Trae 3 compuertas lógicas and de tres entradas. Voltaje de polarización de 5 voltios.

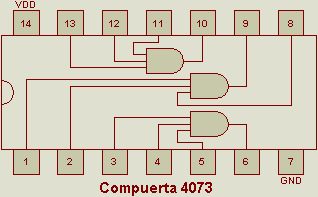

- cd4073: Tecnología CMOS. Trae 3 compuertas lógicas and de tres entradas. Voltaje de polarización de 3 voltios a 15 voltios.
Compuerta AND de 4 entradas
Símbolo
Función lógica
Referencias comerciales:

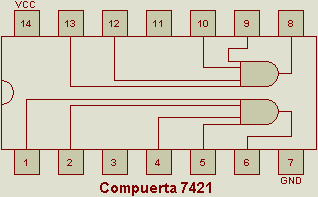

- 74xx21: Tecnología TTL. Trae 2 compuertas lógicas and de cuatro entradas. Voltaje de polarización de 5 voltios.

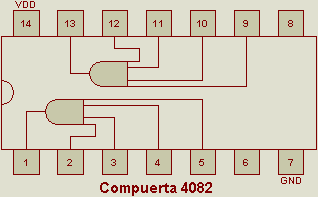

- cd4082: Tecnología CMOS. Trae 2 compuertas lógicas and de cuatro entradas. Voltaje de polarización de 3 voltios a 15 voltios.
