Compuerta lógica XOR
La compuerta lógica XOR cumple la función de la disyunción O exclusiva. Se cumple que si las entradas son iguales la salida es cero y si las entradas son diferentes la salida es uno. Su símbolo es el siguiente:
Referencias comerciales
La función lógica es la siguiente:
- 74xx86: Tecnología TTL. Trae 4 compuertas xor. Voltaje de alimentación de 5 voltios.
- cd4030: Tecnología CMOS. Trae 4 compuertas xor. Voltaje de alimentación de 3 voltios a 15 voltios.

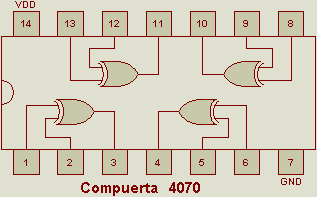

- cd4070: Tecnología CMOS. Trae 4 compuertas xor. Voltaje de alimentación de 3 voltios a 15 voltios.
