Compuerta lógica OR
La compuerta OR cumple la función de la suma lógica (Disyunción O). En la compuerta lógica OR se cumple que la salida es la mayor de las entradas.
Compuerta OR de 2 entradas
Símbolo
Función lógica
Referencias comerciales
- 74xx32: Tecnología TTL. Contiene 4 compuertas or de 2 entradas. Voltaje de alimentación de 5 voltios.

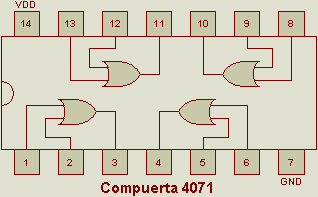

- cd4071: Tecnología CMOS. Contiene 4 compuertas or de 2 entradas. Voltaje de alimentación de 3 voltios a 15 voltios.
Compuerta OR de 3 entradas
Símbolo
Función lógica
Referencias comerciales
- 4075: Trae 3 compuertas or de 3 entradas. La versión TTL 74xx4075 se alimenta con 5 voltios, y la versión CMOS cd4075 se alimenta de 3 a 15 voltios.
Compuerta OR de 4 entradas
Símbolo
Función lógica
Referencias comerciales
- 4072: Trae dos compuertas or de 4 entradas. En la versión TTL 74xx4072 la alimentación es de 5 voltios. Y en la versión CMOS cd4072 la alimentación es de 3 voltios a 15 voltios.
