Filtro Pasa banda Activo de 2do Orden Sallen Key

Por
Autor: Wilmar Laiton      Contacto: wilaeba@gmail.com
Tema complementario Filtros Pasa banda
Un filtro pasa banda activo de segundo orden Sallen Key como su nombre lo dice solo permite el paso de una banda de frecuencias y atenúa todas las demás. Esta compuesto por ocho elementos, dos condensadores, cinco resistencias y un amplificador operacional opamp. La entrada es por la resistencia R1 y la salida se toma en la salida del amplificador operacional. Se conoce como activo por que tiene un elemento activo que es el amplificador operacional, es de segundo orden por que contiene dos elementos reactivos (dos condensadores), y se llama sallen key por la topología que tiene el circuito, y por el nombre de sus dos creadores R. P. Sallen y E. L. Key, ingenieros del laboratorio Lincoln del MIT. El circuito es el siguiente:
Circuito filtro pasa banda activo de segundo orden Sallen Key
Función de transferencia:
Para agilizar el diseño el circuito se modifica como aparece en la siguiente figura.
En el diseño de este filtro se puede fijar cualquier valor de ganancia A y cualquier valor de factor de calidad Q, los valores mínimos y máximos de ganancia y selectividad estará dados por lo que soporten los elementos y la disponibilidad de los mismos. La nueva función de transferencia es:
Las ecuaciones de diseño son las siguientes:
Tenga en cuenta
- El valor del capacitor C2 es libre, escoja el más adecuado.
- La magnitud en la frecuencia central fo es la ganancia A, y la magnitud en las frecuencias de corte es la ganancia A sobre raiz de dos.
- Los mínimos y máximos valores de la ganancia A y del factor de calidad Q están determinados por la calidad de los componentes y la disponibilidad de los mismos.
Calculadora Filtro Pasa banda Activo de 2do Orden Sallen Key
Frecuencia central fo  :
Factor de calidad Q    :
Valor Ganancia A       :
Valor condensador C2:
--
Valor resistencia R     :
Valor resistencia Ra   :
Valor resistencia Rb   :
Valor resistencia Rx    :
Valor condensador C1:
Como usar la calculadora:
- Para los datos de entrada en caso de tener decimales se usa el punto no la coma. De usar la coma se produce error.
- La frecuencia central se puede ingresar en Hertz (Hz), kilohertz (kHz) o en Megahertz (MHz).
- El factor de calidad Q debe ser mayor a cero.
- La ganancia A debe ser mayor a cero.
- Los condensadores C1 y C2 se puede ingresar en picofaradios (pF), nanofaradios (nF), microfaradios (uF) o en milifaradios (mF).
- Las resistencias R, Ra, Rb y Rx se pueden ajustar a ohmios (Ω), kiloohmios (kΩ) o a Megaohmios (MΩ).
Descarga la simulación en proteus 7.9 de Filtro pasa banda activo de 2do orden Sallen Key aquí.
Descarga la simulación en proteus 8.3 de Filtro pasa banda activo de 2do orden Sallen Key aquí.
Ejemplo 1. Diseñe un filtro pasa banda con frecuencias de corte 333Hz y 3kHz, y Ganancia A de 2.
Solución. Hallamos el valor de la frecuencia central fo:
Hallamos el valor del factor de calidad Q:
Hallamos el valor de m:
Hallamos el valor de x:
Escogemos el valor de C2 de 100nF ( se puede escoger de otro valor). Ahora hallamos el valor de R:
El valor de Ra es:
Hallamos el valor de Rb:
El valor de Rx es:
Y el valor de C1 es:
El circuito queda de la siguiente manera:

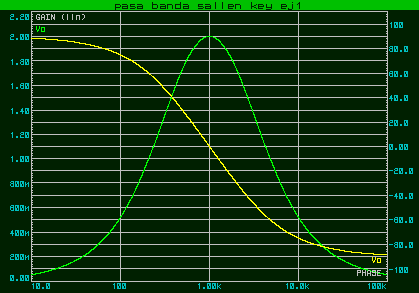

La simulación es la siguiente:
La línea de color verde es la magnitud, y la linea de color amarilla es la fase. Se puede observar que la frecuencia central es 1kHz y que la ganancia es de 2.
Ejemplo 2. Diseñe un filtro pasa banda con una frecuencia central fo de 10kHz, ancho de banda de 10kHz, y ganancia unitaria.
Solución. Hallamos el valor del factor de calidad:
Hallamos el valor de m:
Hallamos el valor de x:
Escogemos el valor de C2 de 10nF. Hallamos el valor de R:
Hallamos el valor de Ra:
Hallamos Rb:
Hallamos ahora el valor de Rx:
Y finalmente hallamos C1:
El circuito queda de la siguiente manera:

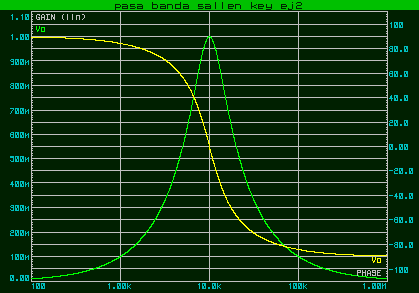

La simulación es la siguiente:
La línea de color verde es la magnitud, y la linea de color amarilla es la fase. Se puede observar que la frecuencia central es 10kHz y que la ganancia es de 1.
Ejemplo 3. Diseñe un filtro pasa banda con una frecuencia central fo de 1kHz, factor de calidad Q de 4, y ganancia A igual a 3.
Solución. Hallamos el valor de m:
Hallamos el valor de x:
Escogemos el valor de C2 de 10nF. Ahora hallamos el valor de R:
Hallamos Ra:
Hallamos Rb:
Hallamos el valor de Rx:
Finalmente hallamos C1:
El circuito queda de la siguiente manera:
La simulación es la siguiente:
La línea de color verde es la magnitud, y la linea de color amarilla es la fase. Se puede observar que la frecuencia central es 1kHz y que la ganancia es de 3.
