Decodificador Binario a bcd de 5 bits


En el siguiente proyecto se realizara un decodificador binario a bcd de 5 bits, también llamado convertidor binario a bcd de 5 bits. Se visualizarán los números desde 0 hasta 31 en dos display 7 segmentos, de acuerdo al valor que tome un dip switch de 5 posiciones. Hay tres maneras de realizar este decodificador, la primera es haciendo uso solo de compuertas lógicas, es decir se realiza la tabla de la verdad, luego los mapas de karnaugh, y finalmente se implementa el circuito. La segunda manera es también usando compuertas lógicas, pero además hacer uso del sumador de 4 bits (74LS83 ), que reducirá el número de circuito integrados usados. Y la tercera manera que es hacer uso del sumador de 4 bits 74LS83, y del comparador de magnitud 7485, en este última forma no se usan compuertas. Se usarán además decodificadores bcd a 7 segmentos 74LS48, y displays 7 segmentos de cátodo común. A continuación se muestran los tres circuitos.

Descarga la simulación en proteus 7.9 de decodificador binario a bcd de 5 bits aquí.
Descarga la simulación en proteus 8.3 de decodificador binario a bcd de 5 bits aquí.

Decodificador binario a bcd de 5 bits forma 1 (Compuertas logicas).
Circuito decodificador convertidor binario a bcd de 5 bits forma 1
Funcionamiento.

Decodificador binario a bcd de 5 bits forma 2 (Compuertas logicas + sumador 74ls83).

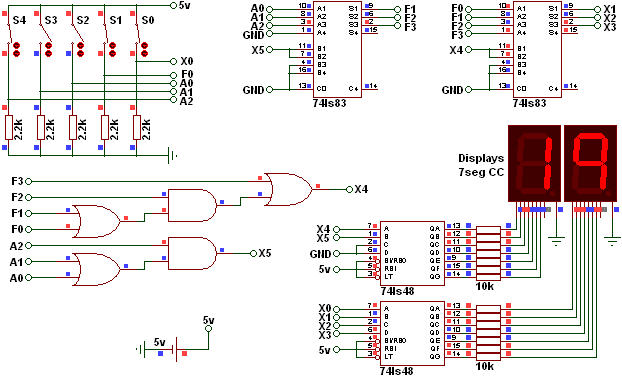

Circuito decodificador convertidor binario a bcd de 5 bits forma 2
Funcionamiento

Decodificador binario a bcd de 5 bits forma 3 (sumador 74ls83 + comparador 7485).

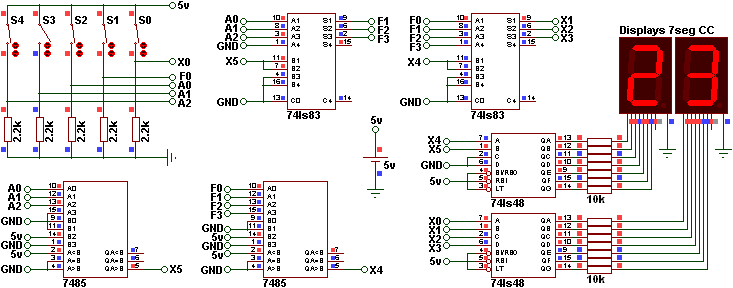

Circuito decodificador convertidor binario a bcd de 5 bits forma 3
Funcionamiento
