Decodificador Binario a bcd de 4 bits
En el siguiente proyecto se realizará un decodificador binario a bcd de 4 bits, también llamado convertidor binario a bcd de 4 bits. Se visualizarán los números desde 0 hasta 15 en dos display 7 segmentos, de acuerdo al valor que tome un dip switch de 4 posiciones. Hay tres maneras de realizar este decodificador, la primera es haciendo uso de solo compuertas lógicas, es decir se realiza la tabla de la verdad, luego los mapas de karnaugh, y finalmente se implementa el circuito. La segunda manera es también usando compuertas lógicas, pero además hacer uso de un sumador de 4 bits (74LS83 ), que reducirá el número de circuitos integrados usados. Y la tercera y última forma es usar el sumador de 4 bits 74LS83 mas el comparador de 4 bits 7485, en esta ultima forma no se usan compuertas. También se usarán codificadores bcd a 7 segmentos 74LS48, y dos displays 7 segmentos de cátodo común. A continuación se muestran los tres circuitos.

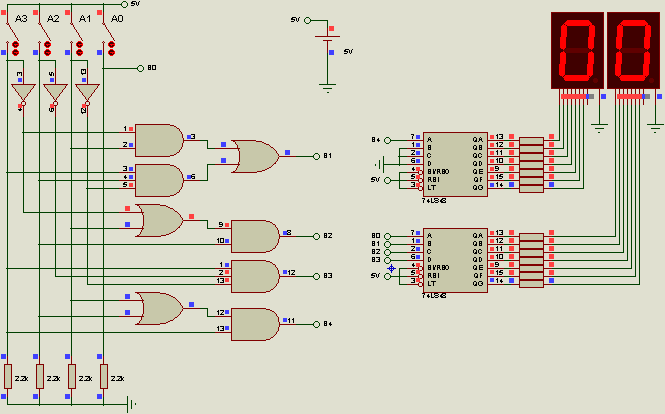

Decodificador binario a bcd de 4 bits forma 1 (compuertas lógicas).
Funcionamiento.

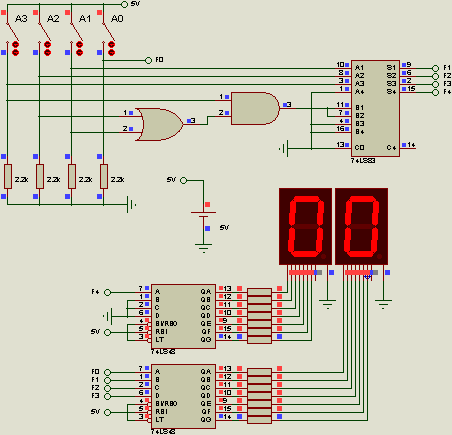

Decodificador binario a bcd de 4 bits forma 2 (compuertas lógicas + sumador 74ls83).
Funcionamiento.
Decodificador binario a bcd de 4 bits forma 3 (sumador 74ls83 + comparador 7485).
Funcionamiento
