Decodificador hexadecimal a 7 segmentos

El siguiente proyecto es un decodificador hexadecimal a 7 segmentos. Mostrará los números 0-9, y las letras A-F respectivamente en un display 7 segmentos de acuerdo al valor que tome un dip switch de 4 posiciones. Hay tres formas de realizar este decodificador. La primera es haciendo uso exclusivamente de compuertas lógicas. La segunda es haciendo uso de compuertas lógicas y de multiplexores. Y la tercera forma es hacer uso de compuertas logicas, de multiplexores, y de un decodificador bcd a 7 segmentos.
Tenga en cuenta
- En el circuito decodificador forma 1, la referencia comercial de las compuertas or de 8 entradas es cd4078. Bien montado solo se deberían usar 14 circuitos integrados: 7 cd4078, 3 74hc08, 3 74hc11, y 1 74hc04.

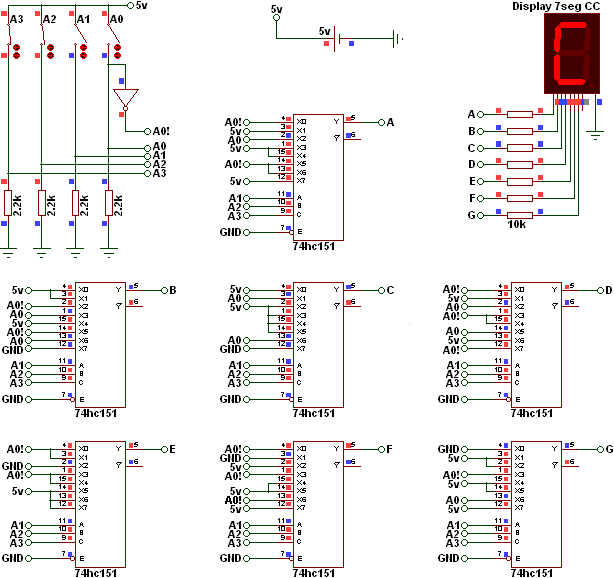

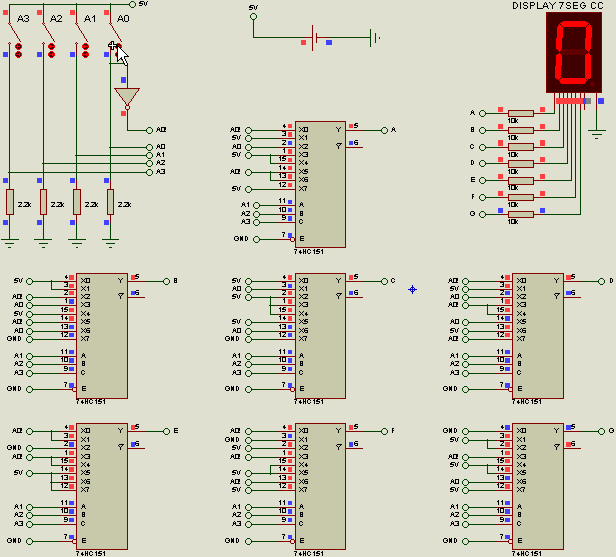

- En el circuito decodificador forma 2, los multiplexores usados son 74hc151, que son de 8 líneas a 1. En esta forma solo se deben usar 8 circuitos integrados: 7 74hc151, y 1 74hc04.
- En el circuito decodificador forma 3, los multiplexores usados son 74hc153 que son de 4 líneas a 1. Además el decodificador bcd a 7 segmentos usado es el cd4511 que es para displays de cátodo común. En esta forma solo se deberían usar 6 circuitos integrados: 1 cd4511, 3 74hc153, 1 74hc32, y 1 74hc08.
- En un display 7 segmentos la distribución de los pines es como se muestra a continuación.

El pin del medio de arriba y de abajo es el común, es decir si es un display de cátodo común se conecta a tierra (0 voltios), y si es un display de ánodo común se conecta a VCC/VDD (5 voltios). En los siguientes circuitos el display usado es de cátodo común.

Descarga la simulación en proteus 7.9 de decodificador hexadecimal a 7 segmentos aquí.

Descarga la simulación en proteus 8.3 de decodificador hexadecimal a 7 segmentos aquí.

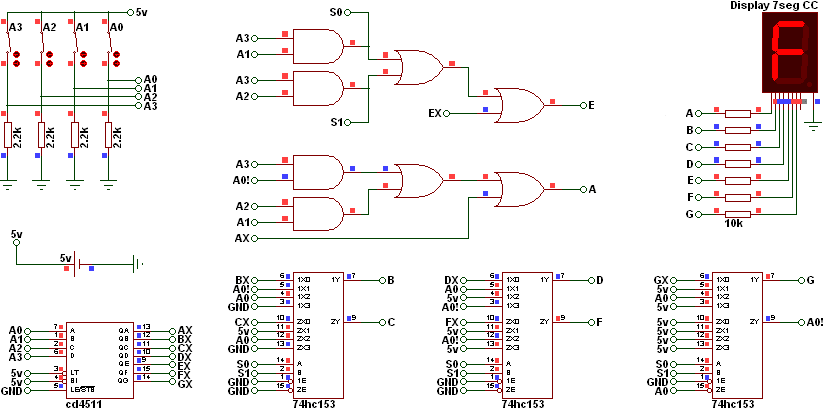

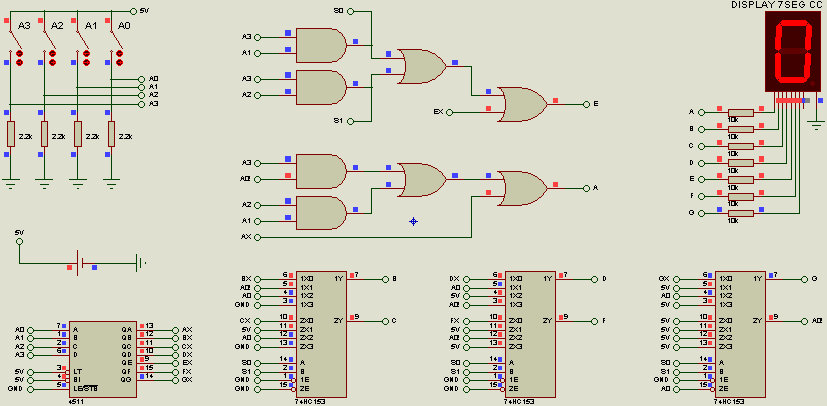

Decodificador hexadecimal a 7 segmentos forma 1 (compuertas lógicas)
