Hola en display 7 segmentos
En este proyecto lo que se desea es que ver las letras de la palabra “HOLA” en un display 7 segmentos de cátodo común de acuerdo a las posiciones de un dipswitch. Haciendo uso exclusivamente de compuertas lógicas. La palabra “HOLA” tiene cuatro letras, por lo que se usa un dip switch de 2 posiciones. Se usara un display de cátodo común. La disposición de los pines de un display 7 segmentos es como se muestra en la siguiente figura.
Los pines sin letra son los comunes, es decir si es de ánodo común se conecta a vcc (normalmente 5 voltios), y si es de cátodo común se conecta a tierra. Lo primero que se debe realizar es la tabla de la verdad. Esta se realiza de acuerdo a los segmentos que se colocan en on para mostrar cada letra en el display.
Ya con la tabla de la verdad pasamos a realizar los mapas de Karnaugh. Como son 7 salidas, entonces son 7 mapas.

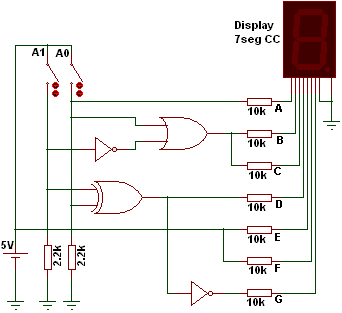

Ya teniendo los mapas se procede a realizar el circuito que queda de la siguiente manera:
Y el funcionamiento es el siguiente:
