Decodificador bcd a 7 segmentos
En este proyecto se desea visualizar los número del 0 al 9 en un display 7 segmentos, de acuerdo a las posiciones de un dip switch. Hay tres maneras de realizar este proyecto. La primera es haciendo uso exclusivamente de compuertas lógicas. La segunda es haciendo uso de compuertas lógicas y multiplexores. Y la última es haciendo uso de un decodificador bcd a 7 segmentos integrado. En vista que son 10 números se usará un dip switch de 4 posiciones. Se usará un display de cátodo común. La disposición de los pines de un display 7 segmentos es como se muestra en la siguiente figura.
Los pines sin letra son los comunes, es decir si es de ánodo común se conecta a vcc (normalmente 5 voltios), y si es de cátodo común se conecta a tierra.
Decodificador bcd a 7 segmentos forma 1 (compuertas lógicas). Lo primero que se debe realizar es la tabla de la verdad. Esta se realiza de acuerdo a los segmentos que se colocan en on para mostrar cada número en el display.
Ya con la tabla de la verdad pasamos a realizar los mapas de Karnaugh. Como son 7 salidas, entonces son 7 mapas. Además se hará, de ser posible el uso de compuertas nand y xor, la razón es que implementar el circuito es más sencillo, disminuyendo el número de circuitos integrados usados.
Ya teniendo los mapas se procede a realizar el circuito que queda de la siguiente manera:
Funcionamiento

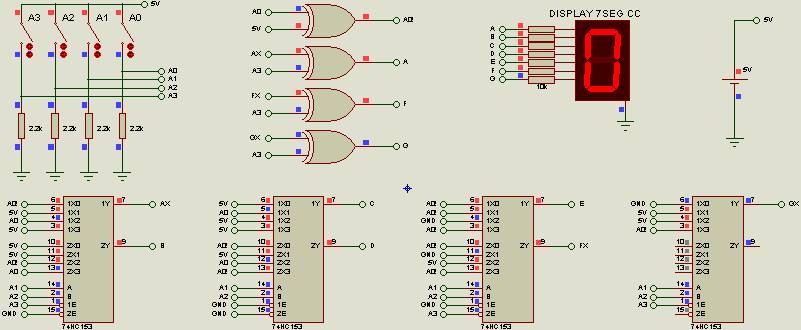

Decodificador bcd a 7 segmentos forma 2 (compuertas lógicas + multiplexores). Se usan multiplexores 4 a 1 para reducir el número de circuitos integrados usados. En esta forma solo se usan 5 circuito integrados, 4 multiplexores 74hc153, y 1 xor 74hc86.
Funcionamiento

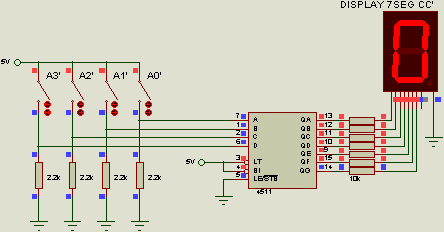

Decodificador bcd a 7 segmentos forma 3 ( cd4511 ). Una manera más simple de realizar este proyecto es usar directamente el circuito integrado cd4511, que es un decodificador BCD a 7 segmentos para displays de cátodo común.
Para un display de ánodo común se usa el decodificador 74LS47.
