Restador de dos números de 4 bits

Por
El siguiente proyecto es un restador de dos números 4 bits, que hará la resta de dos números A y B, y que mostrará el resultado en 5 leds, 4 led rojos que representan la magnitud, y un led verde que representara el signo. Cuando el led verde este en "1" (prendido), indicará que el resultado es negativo, y cuando el led verde este en "0" (apagado), indicara que el resultado es positivo. Se hará uso principalmente de compuertas XOR y del sumador completo 74HC283. En este restador se puede presentar 2 situaciones:
1. Se realiza la operación A-B, en donde A es mayor o igual que B. El resultado máximo es 15 y el resultado mínimo es 0.El resultado es positivo.
2. Se realiza la operación A-B, en donde A es menor que B. El resultado máximo es -1 y el resultado mínimo es -15. El resultado es negativo.
Tenga en cuenta:
- Hay dos formas de realizar el restador de 4 bits, la diferencia es que en la primera forma se usan 5 compuertas NOT, mientras que en la segunda solo se usa una compuerta NOT.
- Si el switch de una entrada específica está abierto esa entrada esta en cero, y si por el contrario está cerrado esa entrada está en uno. Esto aplica tanto para entrada A como para la entrada B.
- De usar la forma 2 tenga en cuenta la manera como están conectados los dip switch.
- Los componentes de ambos circuito son los mismos, ya que el circuito integrado NOT 74hc04 trae 6 compuertas NOT.
Descarga la simulación en proteus 7.9 de restador de dos números de 4 bits aquí.
Descarga la simulación en proteus 8.3 de restador de dos números de 4 bits aquí.

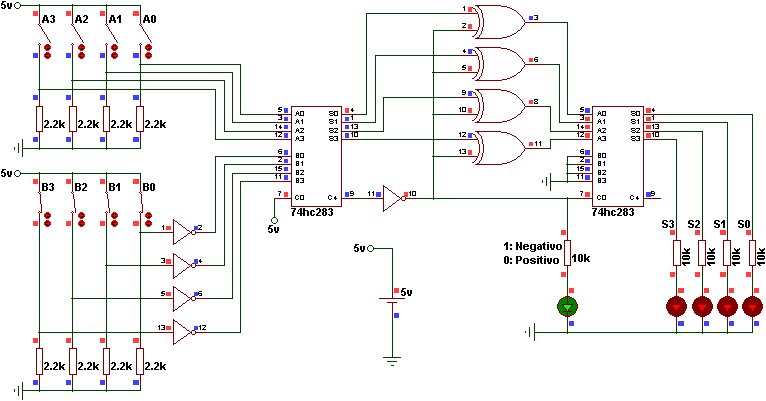

Circuito Restador de 4 bits forma 1.
Circuito restador de 4 bits forma 1
Se muestra la resta entre A menos B. A tiene el valor de 0 y B tiene el valor de 15. La respuesta es -15.

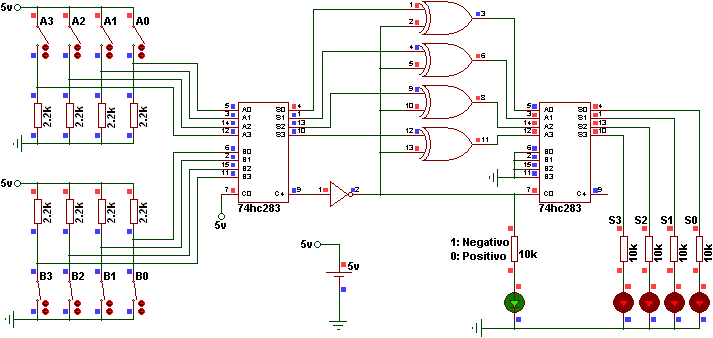

Circuito Restador de 4 bits forma 2.
Circuito restador de 4 bits forma 2
Se puede ver como la resistencias de la entrada B están conectadas de su respectivo  switch a 5 voltios, diferente a la entrada A en donde están conectadas de su respectivo switch a tierra.
Componentes:
- 2 74HC283 (sumadores de 4 bits)
- 1 74HC04 (cada integrado tiene 6 compuerta not)
- 1 74HC86 (cada integrado contiene 4 compuertas xor)
- 8 resistencias de 2.2k ohmios @ 1/4 de vatio
- 5 resistencias de 10k ohmios @ 1/4 de vatio
- 4 leds rojos de chorro
- 1 led verde de chorro
- 2 dip switch de 4 posiciones
- 1 fuente de 5 voltios
