Comparador de dos números de 2 bits

Por
El siguiente circuito es un comparador de dos números de 2 bits.  Como entrada se tendrán dos números A (A1,A0) y B (B1,B0), y como salida tres leds indicadores, uno para cuando B es igual a A, otro para cuando B es mayor a A, y otro para cuando B es menor a A. Se hará uso de compuertas lógicas, dipswitch, resistores, y leds. El diseño se realizará por comparación de bit a bit, las sentencias lógicas son las siguientes:
- Si (B1 es igual a A1) y si (B0 es igual a A0), entonces B es igual a A.
- Si (B1 es mayor a A1) o si [(B1 es igual a A1) y (B0 es mayor a A0)], entonces B es mayor a A.
- Si (B no es igual que A) y si (B no es mayor que A), entonces B es menor que A.
Ahora estas sentencias se reescriben en forma de lógica combinacional:
Donde X indica cuando B es igual a A, Y indica cuando B es mayor a A, y Z indica cuando B es menor a A.
Descarga la simulación en proteus 7.9 de Comparador de dos números de 2 bits aquí.
Descarga la simulación en proteus 8.3 de Comparador de dos números de 2 bits aquí.
El circuito queda de la siguiente manera:

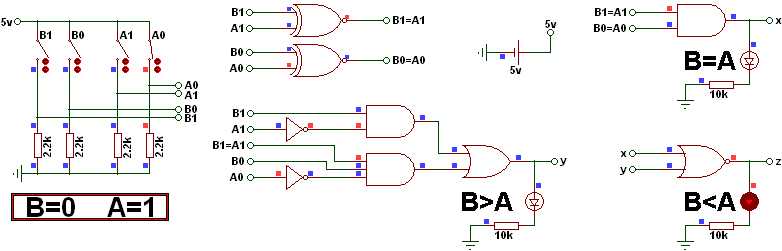

Circuito comparador de magnitud de dos números de 2 bits
Funcionamiento.
