Colector común con Polarización por realimentación de colector y de emisor
Tema complementario: Polarización por realimentación de colector y emisor

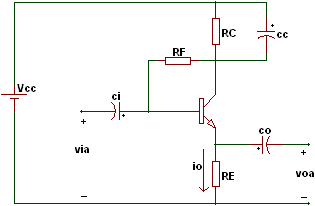

El siguiente circuito es un transistor bjt en configuración colector común con polarización por realimentación de colector y de emisor:
Apagando la fuente Vcc el circuito queda de la siguiente manera:
Y ahora cambiando el transistor bjt por su respectivo modelo híbrido y cortocircuitando los condensadores de desacople tenemos:
Ahora el modelo simplificado del amplificador es el siguiente:
Este modelo integra el modelo híbrido del transistor bjt mas las resistencias de polarización RF, RC y RE. Las ecuaciones para hallar los parámetros son las siguientes:
Tenga en cuenta:
Apagando la fuente Vcc el circuito queda de la siguiente manera:
Y ahora cambiando el transistor bjt por su respectivo modelo híbrido y cortocircuitando los condensadores de desacople tenemos:
Ahora el modelo simplificado del amplificador es el siguiente:
Este modelo integra el modelo híbrido del transistor bjt mas las resistencias de polarización RF, RC y RE. Las ecuaciones para hallar los parámetros son las siguientes:
Tenga en cuenta:
- Se puede observar que la impedancia de entrada zi es afectada por la resistencia de carga RL y que la impedancia de salida zo es afectada por la resistencia de fuente RS, esto es debido a que hay una realimentación que se presenta entre la entrada y salida del circuito.
- El modelo simplificado del amplificador contiene al modelo híbrido del transistor bjt más las resistencias de polarización RF, RC y RE.
Descarga la simulación en proteus 7.9 de Colector común con polarización por realimentación de colector y de emisor aquí.
Descarga la simulación en proteus 8.3 de Colector común con polarización por realimentación de colector y de emisor aquí.

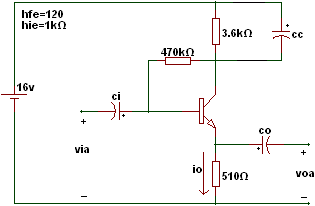

Ejemplo. Realice un análisis del siguiente circuito.
Halle todos los parámetros zi, zo, Ava y Ai para una señal de entrada de 100mVp @ 10kHz para los siguientes casos:
Halle todos los parámetros zi, zo, Ava y Ai para una señal de entrada de 100mVp @ 10kHz para los siguientes casos:
a) No hay resistencia de carga RL y no hay resistencia de fuente RS. RL = ∞ y RS=0.
b) No hay resistencia de carga RL y si hay resistencia de fuente RS. RL = ∞ y RS=50kΩ.
c) Realice una tabla con los resultados anteriores y saque conclusiones
Solución.
a) RL = ∞ y RS=0. El circuito en ac queda de la siguiente manera:
En la siguiente tabla están los valores de los parámetros del amplificador:

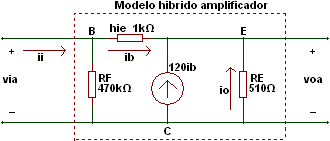

El modelo simplificado del amplificador queda de la siguiente manera:
La simulación es la siguiente:
La línea de color amarilla es la señal de entrada y la línea de color azul es la señal de salida. Se puede ver que la ganancia de voltaje es aproximadamente de 0.983.
En la siguiente tabla están los valores de los parámetros del amplificador:
El modelo simplificado del amplificador queda de la siguiente manera:
La simulación es la siguiente:
La línea de color amarilla es la señal de entrada y la línea de color azul es la señal de salida. Se puede ver que la ganancia de voltaje es aproximadamente de 0.983.
b) RL = ∞ y RS=50kΩ. El circuito en ac queda de la siguiente manera:
El valor de los parámetros del amplificador están en la siguiente tabla:

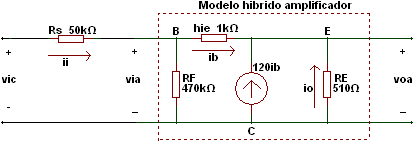

Este ejemplo continua en el articulo efecto de la resistencia de fuente RS (ejemplo 3). El modelo simplificado queda de la siguiente manera:
c) Tabla comparativa
Las conclusiones teniendo en cuenta que no hay resistencia de carga (RL = ∞) son las siguientes:
El valor de los parámetros del amplificador están en la siguiente tabla:
Este ejemplo continua en el articulo efecto de la resistencia de fuente RS (ejemplo 3). El modelo simplificado queda de la siguiente manera:
c) Tabla comparativa
Las conclusiones teniendo en cuenta que no hay resistencia de carga (RL = ∞) son las siguientes:
- La resistencia de carga RS afecta afecta solamente la impedancia de salida zo haciendo que esta tenga un mayor valor, los demas parametros no se ven afectados.
- Se puede observar que la ganancia en corriente Ai es alta, que la ganancia de voltaje Ava es cercana a la unidad, que la impedancia de entrada zi es grande y que la impedancia de salida zo es pequeña, todas características típicas de un transistor bjt configurado como colector común.
