Filtro Pasa bajos Pasivo de 1er Orden RL
Tema complementario Filtros Pasa bajos
Un filtro pasa bajos pasivo de primer orden RL como su nombre lo dice solo permite el paso de frecuencias bajas y atenúa las frecuencias altas. Esta compuesto por dos elementos, una bobina y una resistencia conectados en serie. La entrada es por la bobina y la salida se toma en la resistencia. Se conoce como pasivo por que solo esta compuesto por elementos pasivos, y es de primer orden por que solo contiene un elemento reactivo (la bobina). Tiene tres principales características: su máxima ganancia es uno, su ganancia en la frecuencia de corte es 0.707 (1 sobre raiz de 2), y al ser de primer orden su atenuación es de 20db por década de frecuencia. El circuito es el siguiente:
Función de transferencia:
Ecuación para diseño:
Tenga en cuenta:
Función de transferencia:
Ecuación para diseño:
Tenga en cuenta:
- La ganancia A máxima en este filtro es 1.
- El valor de la inductancia L es libre, escoja el más adecuado.
- fc es la frecuencia de corte.
Calculadora Filtro Pasa bajos Pasivo de 1er Orden RL
Descarga la simulación en proteus 7.9 de Filtro pasa bajos pasivo de 1er orden RL aquí.
Descarga la simulación en proteus 8.3 de Filtro pasa bajos pasivo de 1er orden RL aquí.
Calculadora Filtro Pasa bajos Pasivo de 1er Orden RL
Como usar la calculadora:
- Para los datos de entrada en caso de tener decimales se usa el punto no la coma. De usar la coma se produce error.
- La frecuencia de corte fc se puede ingresar en Hertz (Hz), kilohertz (kHz) o en Megahertz (MHz).
- El inductor L se puede ingresar en picohenrios (pH), nanohenrios (nH), microhenrios (uH) o en milihenrios (mH).
- El inductor L se puede ingresar en picohenrios (pH), nanohenrios (nH), microhenrios (uH) o en milihenrios (mH).
- La resistencia R se puede ajustar a ohmios (Ω), kiloohmios (kΩ) o a Megaohmios (MΩ).
Descarga la simulación en proteus 7.9 de Filtro pasa bajos pasivo de 1er orden RL aquí.
Descarga la simulación en proteus 8.3 de Filtro pasa bajos pasivo de 1er orden RL aquí.
Ejemplo 1. Diseñe un filtro pasivo pasa bajos de primer orden RL con frecuencia de corte de 10kHz.
Solución. Se escoge L con un valor de 10mH (se puede escoger cualquier otro). Se halla R:
El circuito queda de la siguiente manera:

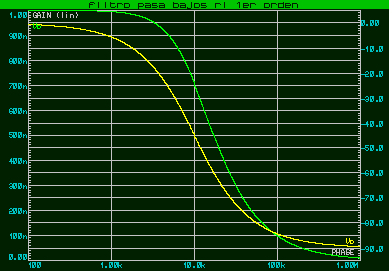

La simulación es la siguiente:
La magnitud es la linea verde y la fase es de color amarilla.
El circuito queda de la siguiente manera:
La simulación es la siguiente:
La magnitud es la linea verde y la fase es de color amarilla.
