Emisor común con Polarización por realimentación de colector
Tema complementario: Polarización por realimentación de colector
Se realizará el análisis de un transistor bjt con polarización por realimentación de colector en configuración emisor común. El circuito es el siguiente:
Donde via es el voltaje de entrada al amplificador y voa es el voltaje de salida. En este caso se eliminara la realimentación de colector en ac. Apagando la fuente vcc queda de la siguiente manera:

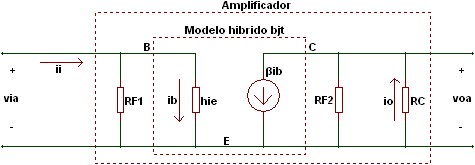

Y ahora cambiando el transistor bjt por su respectivo modelo híbrido y colocando en corto los condensadores de desacople el circuito queda de la siguiente forma:

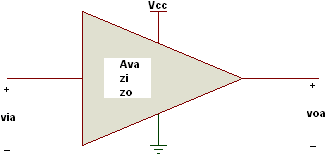

El siguiente circuito es el modelo simplificado del amplificador:
Este modelo híbrido integra al modelo híbrido del transistor bjt mas los resistores de polarización RF1, RF2 y RC. Las ecuaciones para hallar zi, zo, Ai y Ava se muestran en la siguiente tabla:
Tenga en cuenta:
Donde via es el voltaje de entrada al amplificador y voa es el voltaje de salida. En este caso se eliminara la realimentación de colector en ac. Apagando la fuente vcc queda de la siguiente manera:
Y ahora cambiando el transistor bjt por su respectivo modelo híbrido y colocando en corto los condensadores de desacople el circuito queda de la siguiente forma:
El siguiente circuito es el modelo simplificado del amplificador:
Este modelo híbrido integra al modelo híbrido del transistor bjt mas los resistores de polarización RF1, RF2 y RC. Las ecuaciones para hallar zi, zo, Ai y Ava se muestran en la siguiente tabla:
Tenga en cuenta:
- El resistor RF es la suma de los resistores RF1 y RF2, y de acuerdo a los valores que se asignen a estos se puede ajustar las impedancias de entrada zi y de salida zo, así mismo las ganancias tanto de voltaje Ava como de corriente Aia. Los mejores resultados se obtienen cuando se hace que RF1 y RF2 tengan el mismo valor.
- El modelo simplificado del amplificador integra al modelo híbrido del bjt (fuente de corriente y resistor hie) mas las resistencias de polarización (RF1, RF2 y RC).
- En este análisis se asume que hre y hoe son cero.
- El modelo simplificado del amplificador integra al modelo híbrido del bjt (fuente de corriente y resistor hie) mas las resistencias de polarización (RF1, RF2 y RC).
- En este análisis se asume que hre y hoe son cero.
Calculadora Emisor común con polarización por realimentación de colector
Como usar la calculadora:
- Para los datos de entrada en caso de tener decimales se usa el punto no la coma. De usar la coma se produce error.
- Las resistencias RF1, RF2, RC y hie, las impedancias zi y zo se pueden ajustar a ohmios (Ω), kiloohmios (kΩ) o a Megaohmios (MΩ).
- La ganancia de corriente beta es la relación entra la corriente de colector ic y la corriente de base ib.
- La ganancia de corriente beta es la relación entra la corriente de colector ic y la corriente de base ib.
Descarga la simulación en Proteus 7.9 de Emisor común con Polarización por realimentación de colector aqui.
Descarga la simulación en Proteus 8.3 de Emisor común con Polarización por realimentación de colector aqui.
Ejemplo. Realice un análisis del siguiente circuito.
Halle todos los parámetros zi, zo, Ava y Ai del amplificador para una señal de entrada de 10mVac @ 10kHz para los siguientes casos:
Halle todos los parámetros zi, zo, Ava y Ai del amplificador para una señal de entrada de 10mVac @ 10kHz para los siguientes casos:
a) RF1 = 1kΩ y RF2 = 364kΩ.
b) RF1 = 361kΩ y RF2 = 4kΩ.
c) RF1 = 182.5kΩ y RF2 = 182.5kΩ.
d) Realice una tabla comparativa y saque conclusiones.
d) Realice una tabla comparativa y saque conclusiones.
Solución.
a) RF1= 1kΩ y RF2=364kΩ. El circuito en ac es el siguiente:

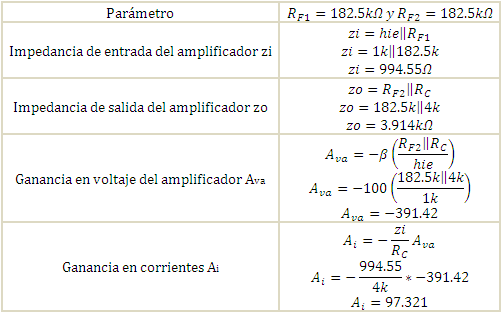

Hallamos los parámetros del amplificador:

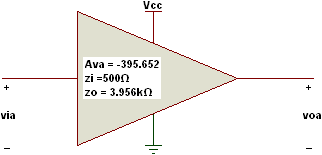

El modelo simplificado del amplificador queda de la siguiente manera:
La simulación es la siguiente:
La linea de color amarilla es la señal de entrada y la linea de color azul es la señal de salida. Se puede ver que la ganancia de voltaje es de -395.
Hallamos los parámetros del amplificador:
El modelo simplificado del amplificador queda de la siguiente manera:
La simulación es la siguiente:
La linea de color amarilla es la señal de entrada y la linea de color azul es la señal de salida. Se puede ver que la ganancia de voltaje es de -395.
b) RF1= 361kΩ y RF2=4kΩ.El circuito en ac es el siguiente:
Hallamos los parámetros del amplificador:
El modelo simplificado del amplificador queda de la siguiente manera:
La simulación es la siguiente:
La linea de color amarilla es la señal de entrada y la linea de color azul es la señal de salida. Se puede ver que la ganancia de voltaje es de -200.
Hallamos los parámetros del amplificador:
El modelo simplificado del amplificador queda de la siguiente manera:
La simulación es la siguiente:
La linea de color amarilla es la señal de entrada y la linea de color azul es la señal de salida. Se puede ver que la ganancia de voltaje es de -200.
c) RF1= 182.5kΩ y RF2=182.5kΩ .El circuito en ac es el siguiente:
Hallamos los parámetros del amplificador:
El modelo simplificado del amplificador queda de la siguiente manera:
La simulación es la siguiente:
La linea de color amarilla es la señal de entrada y la linea de color azul es la señal de salida. Se puede ver que la ganancia de voltaje es de -390.
Hallamos los parámetros del amplificador:
El modelo simplificado del amplificador queda de la siguiente manera:
La simulación es la siguiente:
La linea de color amarilla es la señal de entrada y la linea de color azul es la señal de salida. Se puede ver que la ganancia de voltaje es de -390.
d) tabla comparativa y conclusiones
Se tienen las siguientes conclusiones:
- En el ejemplo a al hacer que RF1 tomara el mismo valor que hie el valor de zi disminuyo haciendo que la corriente de entrada aumentara, disminuyendo la ganancia en corriente Ai. La ganancia en voltaje se mantuvo alta.
- En el ejemplo b al hacer que RF2 tuviera un valor igual a RC el valor de zo disminuyó, esto hizo que el voltaje de salida fuera menor trayendo como consecuencia que la ganancia en voltaje Ava disminuyera. La ganancia en corriente se mantuvo alta.
- En el ejemplo c al hacer que RF1 y RF2 tuvieran valores altos se tuvo altos valores de zi y zo, además de altos valores de ganancias de voltaje y de corrientes. Esto se debe a que el amplificador tuvo un comportamiento similar al de un bjt en emisor común con polarización fija.
Se tienen las siguientes conclusiones:
- En el ejemplo a al hacer que RF1 tomara el mismo valor que hie el valor de zi disminuyo haciendo que la corriente de entrada aumentara, disminuyendo la ganancia en corriente Ai. La ganancia en voltaje se mantuvo alta.
- En el ejemplo b al hacer que RF2 tuviera un valor igual a RC el valor de zo disminuyó, esto hizo que el voltaje de salida fuera menor trayendo como consecuencia que la ganancia en voltaje Ava disminuyera. La ganancia en corriente se mantuvo alta.
- En el ejemplo c al hacer que RF1 y RF2 tuvieran valores altos se tuvo altos valores de zi y zo, además de altos valores de ganancias de voltaje y de corrientes. Esto se debe a que el amplificador tuvo un comportamiento similar al de un bjt en emisor común con polarización fija.
