Contador 0 99 ascendente descendente
El siguiente proyecto es un contador 0 59 ascendente descendente en corrida libre realizado con flip flops. Se construirán tres circuitos, uno con flip flops D, uno con flip flop JK, y uno con contadores de década integrados.
Tenga en cuenta
- Al ser un contador de dos dígitos hay dos señales de reloj, uno para las unidades y otro para las decenas.
- El circuito 555 está configurado para generar una señal de reloj a una frecuencia de 1Hz, es decir que el contador se incrementa o decrementa cada segundo.
- El contador incrementa cuando el dip switch está cerrado, y decrementa cuando el dispatch esta abierto.
- Como flip flop D se usa el integrado CD4013, como flip flop JK se usa el integrado CD4027, y como contador de década integrado se usa el CD40192. Todos son tecnología CMOS.
- En el contador realizado con flip flops D se usa el sumador de 4 bits 74HC283 para reducir el número de integrados usados.
- Como decodificador BCD a 7 segmentos se usa el integrado CD4511 que es para display de cátodo común, y que también es tecnología CMOS.
- Como decodificador BCD a 7 segmentos se usa el integrado CD4511 que es para display de cátodo común, y que también es tecnología CMOS.
- La distribución de pines en un display 7 segmentos es como se muestra a continuación:
Los pines del medio de arriba y de abajo están interconectados, y son el común es decir si es un display de cátodo común se deben conectar a tierra, y si es un display de ánodo común se debe conectar a VCC.
Contador 0 99 ascendente descendente con flip flop D
Funcionamiento
Contador 0 99 ascendente descendente con flip flop JK
Funcionamiento
Funcionamiento

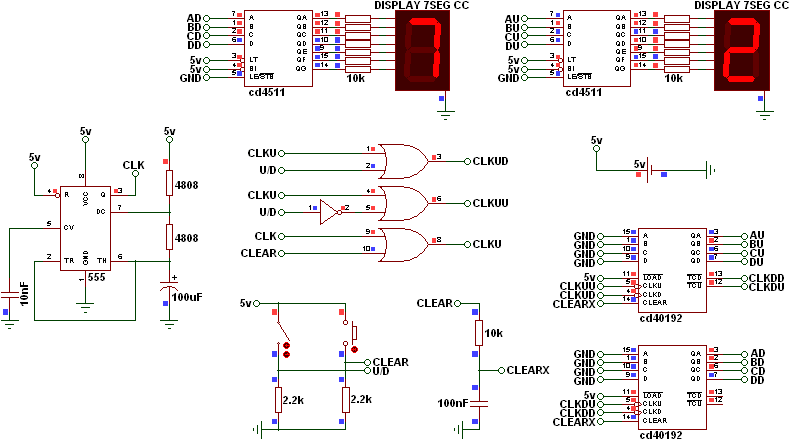

Contador 0 99 ascendente descendente con circuito integrado CD40192
Con el pulsador CLEAR el contador se pone a cero. Con el pulsador U/D se configura si el contador es ascendente o descendente, cerrado es ascendente y abierto es descendente. El circuito cd40192 es intercambiable con el circuito 74LS192, realizan la misma función y tienen la misma distribución de pines.
Funcionamiento
