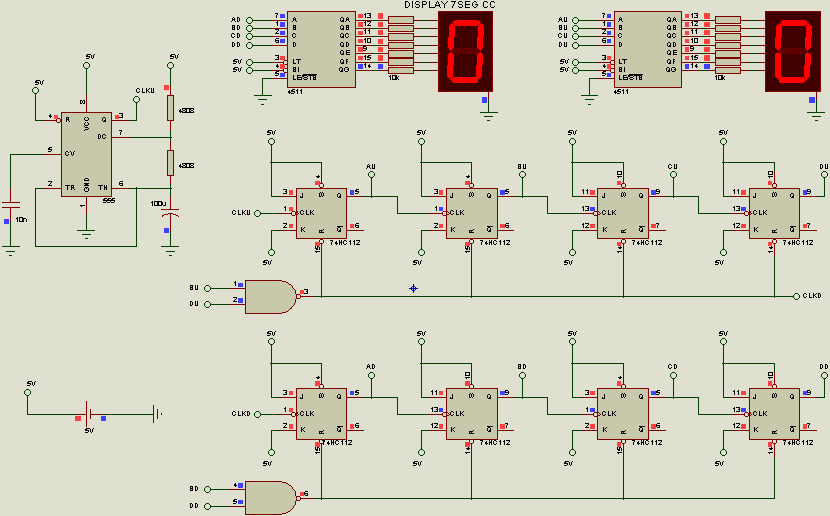

El siguiente proyecto es un contador de 0 a 99 en corrida libre. Los números serán visualizados en dos display 7 segmentos de cátodo común. Hay dos maneras de realizar este contador, la primera es haciendo uso de contadores de década asíncrono, y la segunda es haciendo uso de contadores de década síncronos. Esta es la parte 1 de 2, y se mostrarán cuatro contadores de 0 99 realizados con contadores de década asíncronos, dos con flip flops D (cd4013 y 74hc74 ) y dos con flops JK (cd4027 y 74hc112). En la parte 2 se mostrará como realizar este mismo contador haciendo uso de contadores de década síncronos.

Tenga en cuenta

- En los circuitos el 555 esta configurado a una frecuencia de 1 Hz, lo que quiere decir los contadores se incrementan cada segundo.

- La mayor diferencia entre los flip flops cd40, y los flip flops 74hc, es el voltaje que pueden soportar, los cd40 puede recibir voltajes desde 3 hasta 15 voltios, y los 74hc pueden recibir voltajes desde 2 hasta 6 voltios.

- La característica principal en un contador de década asíncrono es que cada flip flop tiene una señal de reloj diferente, en este caso como son dos contadores asíncrono conectados en cascada habrán 8 señales de reloj, uno por cada flip flop usado.

- En un display 7 segmentos la distribución de pines es como se muestra a continuación.

El pin del medio tanto de arriba como de abajo están conectados internamente, y es donde se conecta el común, es decir si es un display de cátodo común, se conecta a tierra (0 voltios), y si es un display de ánodo común se conecta a Vcc/Vdd (5 voltios). Cómo driver se usará el circuito integrado cd4511 que es un decodificador bcd a 7 segmentos para displays de cátodo común.

Descarga la simulación en proteus 7.9 de Contador 0 99 ascendente 1/2 aquí.
Descarga la simulación en proteus 8.3 de Contador 0 99 ascendente 1/2 aquí.

Contador 0 99 ascendente con flip flops D cd4013
