Contador 0 99 ascendente parte 2/2
Tema complementario Contador 0 99 ascendente parte 1/2

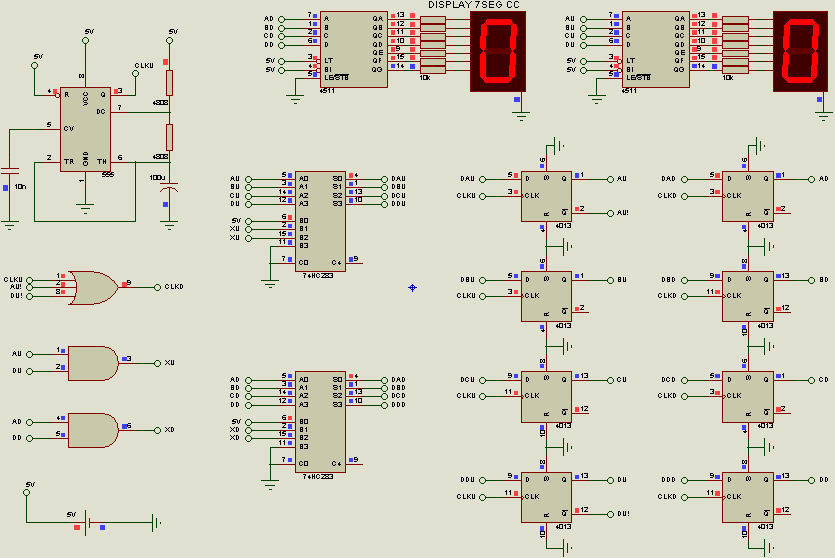

Esta es la parte 2 del proyecto contador 0 99 ascendente en corrida libre. En la parte 1 de este proyecto el contador se realizó conectando dos contadores de década asíncronos en cascada. En esta parte el circuito se realizará usando contadores de década síncronos. Se realizarán tres contadores, uno con flip flops D, otro con flip flops JK, y otro con contadores de década integrados.
Esta es la parte 2 del proyecto contador 0 99 ascendente en corrida libre. En la parte 1 de este proyecto el contador se realizó conectando dos contadores de década asíncronos en cascada. En esta parte el circuito se realizará usando contadores de década síncronos. Se realizarán tres contadores, uno con flip flops D, otro con flip flops JK, y otro con contadores de década integrados.
Tenga en cuenta
- En los circuitos el temporizador 555 está configurado a una frecuencia de 1 Hz, es decir que el contador se incrementa cada segundo.
- Este contador se realizará uniendo en cascada dos contadores de década síncrono. Es decir que habrá dos señales de reloj, una que incrementará las unidades ( clku ), y otra que incrementará las decenas ( clkd ).
- Los circuitos integrados usados serán, el cd4027 para los flip flop JK, y el cd4013 para los flip flops D. El circuito contador de decada integrado que se usara sera el cd40192. Todos son tecnología cmos, y pueden manejar voltajes de alimentación de entre 3 a 15 voltios.
- Cómo driver para los displays se usará el circuito integrado cd4511, que es un decodificador bcd a 7 segmentos para displays de cátodo común.
- La distribución de pines en un display 7 segmentos de cátodo común es como se muestra a continuación.
El pin del medio de arriba y de abajo es el común, y se conecta a Vcc/Vdd si es un display de ánodo común, o a tierra ( 0 voltios ) si es de cátodo común.
Contador 0 99 ascendente con circuito integrado cd40192
Con el pulsador PB (clear) se borra el contador. Si se quiere detener el contador se debe desconectar la señal de reloj ( clk). El circuito cd40192 es intercambiable con el circuito 74ls192, ya que realizan la misma función, y tiene la misma distribución de pines.
Con el pulsador PB (clear) se borra el contador. Si se quiere detener el contador se debe desconectar la señal de reloj ( clk). El circuito cd40192 es intercambiable con el circuito 74ls192, ya que realizan la misma función, y tiene la misma distribución de pines.
