Contador 0 59 ascendente parte 2/2
Tema complementario Contador 0 59 ascendente parte 1/2
Esta es la parte 2 del proyecto contador 0 59 ascendente en corrida libre. En la parte 1 se usaron contadores asíncronos, en esta parte se usarán contadores síncronos. Se realizarán tres circuitos, uno con flip flops D, uno con flip flop JK, y uno contadores de década integrados.
Esta es la parte 2 del proyecto contador 0 59 ascendente en corrida libre. En la parte 1 se usaron contadores asíncronos, en esta parte se usarán contadores síncronos. Se realizarán tres circuitos, uno con flip flops D, uno con flip flop JK, y uno contadores de década integrados.
Tenga en cuenta
- Hay dos señales de reloj, uno para las unidades y otro para las decenas.
- El temporizador 555 esta configurado a una frecuencia de 1Hz, es decir que el contador se incrementa cada segundo.

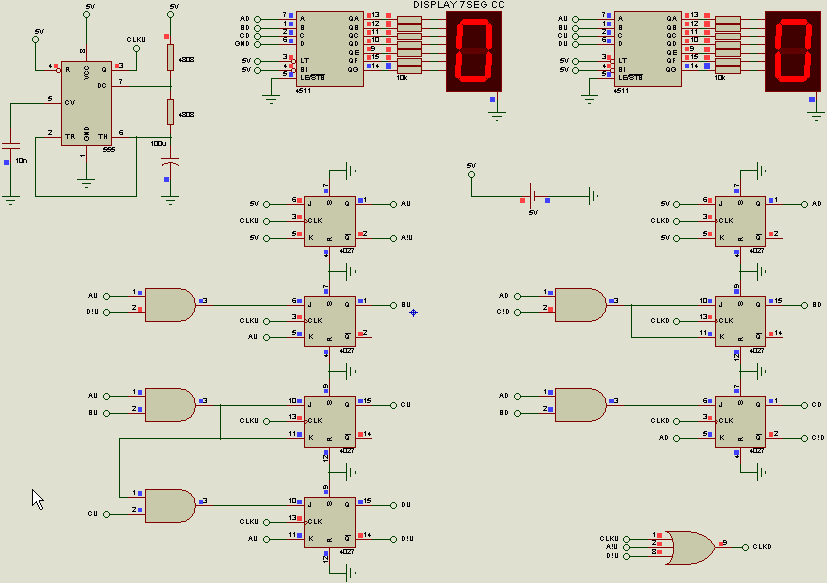

- Como flip flop D se usa el integrado CD4013, como flip flop JK se usa el integrado CD4027, y como contador de década integrado se usa el CD40192. Todos son tecnología CMOS.

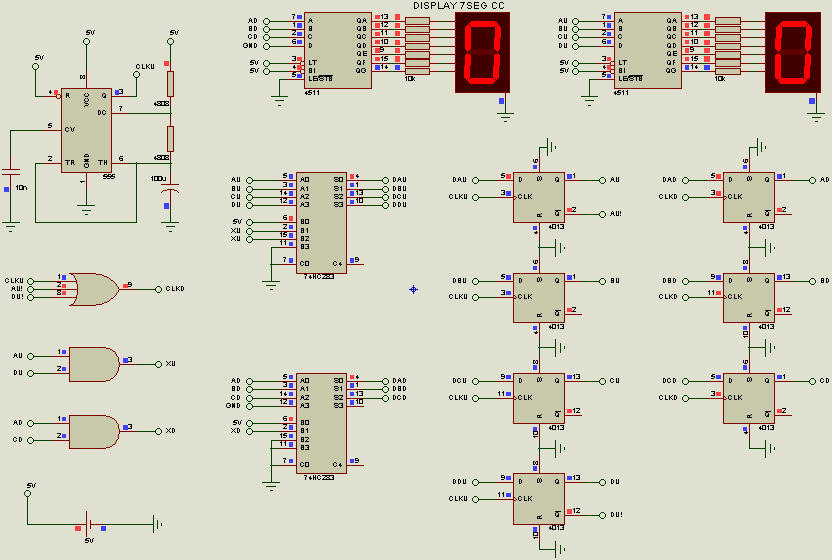

- En el contador realizado con flip flops D se usa el sumador de 4 bits 74HC283 para reducir el número de integrados usados.
- El CD4511 se usa como decodificador BCD a 7 segmentos. Es tecnología CMOS y es para displays de cátodo común.
- La distribución de pines en un display 7 segmentos es la siguiente:
Los pines del medio de arriba y de abajo están conectados internamente y son el común, es decir se conectan a VCC si el display es de ánodo común, y se conectan a tierra si el display es de cátodo común.
Los pines del medio de arriba y de abajo están conectados internamente y son el común, es decir se conectan a VCC si el display es de ánodo común, y se conectan a tierra si el display es de cátodo común.
Circuito Contador 0 59 con el integrado CD40192
Con el pulsador se pone a cero el contador. El cd40192 es intercambiable con el circuito 74ls192, cumplen la misma función y tienen la misma distribución de pines.
Funcionamiento
Con el pulsador se pone a cero el contador. El cd40192 es intercambiable con el circuito 74ls192, cumplen la misma función y tienen la misma distribución de pines.
Funcionamiento
Temas relacionados
Qué componente es el 4808?
ResponderBorrarEs una resistencia de 4.808kΩ, la puedes cambiar por una de 4.7kΩ que es un valor comercial.
