Amplificador desfasador

Por

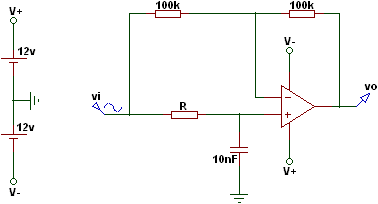

El siguiente circuito es un amplificador desfasador, que permite desplazar la señal de salida con respecto a la señal de entrada desde 0 hasta 180 grados. El circuito se muestra a continuación:
Circuito amplificador operacional opamp desfasador
La función de transferencia es la siguiente:
Reemplazando s por jω hallamos la magnitud y la fase.
Magnitud:
Fase:
La ecuación de diseño es la siguiente:
Tenga en cuenta:
- La ganancia del circuito es constante, y es 1.
- El amplificador desfasador funciona solo para señales senoidales.
- Cuando el desfase es de 180 grados, el circuito se convierte en un amplificador inversor, ya que el valor de R da infinito.
- Cuando el desfase es de 0 grados, el circuito se convierte es un amplificador seguidor de voltaje.
Descarga la simulación en proteus 7.9 de Amplificador desfasador aquí.
Descarga la simulación en proteus 8.3 de Amplificador desfasador aquí.
Ejemplo. Se quiere desfasar una señal senoidal  90 grados. La señal tiene una amplitud de 1vp y una frecuencia de 1kHz. Encuentre el circuito.
Solución. Hallamos el valor de R:
Se usará el amplificador UA741, y una fuente de dual de 12 voltios. El circuito queda de la siguiente manera:
Y la simulación es la siguiente:
La línea de color amarilla es la señal de entrada, y la línea de color azul es la señal de salida. Se puede observar como la señal de salida tuvo un corrimiento de 90 grados con respecto a la señal de entrada. Además la señal de salida tiene la misma amplitud que la señal de entrada.
