Ejemplo 5. Diseño de compensador de adelanto por el método del lugar geométrico de las raíces


Tema complementario: Diseño de compensador en adelanto por el método de lugar geométrico de las raíces

1. Requerimientos
- Tener conocimiento previo respecto al método del lugar geométrico de las raíces.
- Tener un programa que permita realizar el root locus.
- Tener un programa que permita realizar el transitorio de un sistema por medio de diagrama de bloques.
- Tener un programa para simular circuitos.
2. Las ecuaciones de diseño que se usaran en este ejemplo son las siguientes:
Estas ecuaciones son específicamente para el caso de que se usen dos compensadores de adelanto en serie.
3. Por último recordar que el objetivo de agregar un compensador de adelanto a un determinado sistema es mejorar el transitorio de dicho sistema, específicamente aumentar la frecuencia natural y en algunos casos cambiar el factor de amortiguamiento.

Descarga la simulación en proteus 7.9 de Ejemplo 5 Diseño de compensador de adelanto por el método de lugar geométrico de las raíces aquí.
Descarga la simulación en proteus 8.3 de Ejemplo 5 Diseño de compensador de adelanto por el método de lugar geométrico de las raíces aquí.

Ejemplo 5. Realice el mismo ejemplo 4 pero ahora no use solamente un compensador sino dos compensadores de adelanto en serie. Además realice el diseño del circuito.
Datos. En el ejemplo 4 la función de transferencia del sistema es la siguiente:
Y el comportamiento deseado del sistema en lazo cerrado es:
Solución. Hallamos el valor del factor de atenuación σ:
Hallamos el valor de la frecuencia natural ωd:
Entonces los polos deseados están ubicados en:

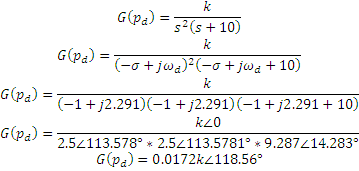

Hallamos la magnitud y la fase de la planta evaluada en el polo pd:
Se tiene entonces que la magnitud y la fase de la planta evaluada en el polo pd es:
Se procede ahora a hallar los valores de los parámetros del compensador. Hallamos el valor de z:
Hallamos el valor de p:
Y Hallamos el valor de la ganancia del compensador kc:
Los valores de k y kc son libres y dependen del juicio del diseñador. En este caso por facilidad se hará que k tenga un valor de 10 por lo que el valor de kc es:
Finalmente la función de transferencia del compensador es la siguiente:
Tabla comparativa
Diseño circuito.
El diagrama de bloques de la planta es el siguiente:
Se usaran tres circuitos: dos amplificadores integradores (fases inversas) y un filtro pasa bajos de primer orden rc no inversor:
El diagrama de bloques del compensador es el siguiente:
Se usara el circuito del compensador de adelanto no inversor:

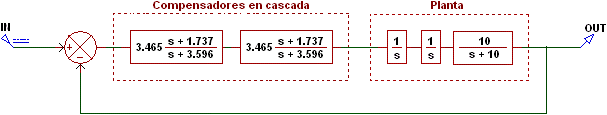

El diagrama de bloques del sistema completo es el siguiente:

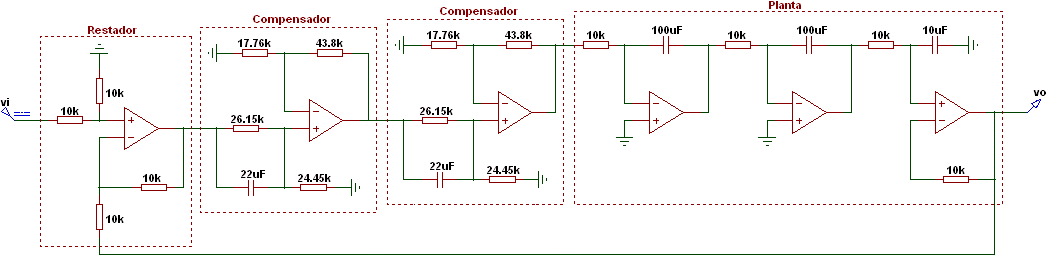

Y finalmente el circuito completo queda de la siguiente manera:
Se usaron 6 amplificadores operacionales: 1 para el amplificador restador, dos para los compensadores de adelanto y tres para la planta.
