Ejemplo 4. Diseño de compensador de adelanto por el método del lugar geométrico de las raíces


Tema complementario: Diseño de compensador en adelanto por el método de lugar geométrico de las raíces

1. Requerimientos
- Tener conocimiento previo respecto al método del lugar geométrico de las raíces.
- Tener un programa que permita realizar el root locus.
- Tener un programa que permita realizar el transitorio de un sistema por medio de diagrama de bloques.
- Tener un programa para simular circuitos.
2. Las ecuaciones de diseño que se usaran en este ejemplo son las siguientes:
Estas ecuaciones corresponden al método de la bisectriz.
3. Por último recordar que el objetivo de agregar un compensador de adelanto a un determinado sistema es mejorar el transitorio de dicho sistema, específicamente aumentar la frecuencia natural y en algunos casos cambiar el factor de amortiguamiento.

Descarga la simulación en proteus 7.9 de Ejemplo 4 Diseño de compensador de adelanto por el método de lugar geométrico de las raíces aquí.
Descarga la simulación en proteus 8.3 de Ejemplo 4 Diseño de compensador de adelanto por el método de lugar geométrico de las raíces aquí.

Ejemplo 4. Se tiene la siguiente función de transferencia de una planta:
Se desea que el comportamiento del sistema en lazo cerrado tenga las siguientes características:
Realice el diseño del compensador y verifique los resultados. Además realice el diseño del circuito del sistema.
Solución. Hallamos el valor del factor de atenuación σ:
Hallamos el valor de la frecuencia natural amortiguada ωd:
Entonces los polos deseados están ubicados en:
Hallamos la magnitud y la fase de la planta evaluada en el polo pd:
Se tiene entonces que la magnitud y la fase de la planta evaluada en el polo pd es:
Se procede ahora a hallar los valores de los parámetros del compensador. Hallamos el valor de z:
Hallamos el valor de p:
Y Hallamos el valor de la ganancia del compensador kc:
La distribución de la ganancias de la planta y del compensador quedan a criterio del diseñador, en este caso por comodidad se hará que la ganancia de la planta k tenga un valor de 10 y que la ganancia del compensador kc sea de 13.195. Entonces la función de transferencia del compensador queda de la siguiente manera:
Tabla comparativa
Diseño circuito.
El diagrama de bloques de la planta es el siguiente:
Se usaran tres circuitos: dos amplificadores integradores (fases inversas) y un filtro pasa bajos de primer orden rc no inversor:
El diagrama de bloques del compensador es el siguiente:
Se usara el circuito del compensador de adelanto no inversor:

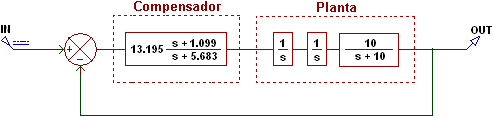

El diagrama de bloques del sistema completo es el siguiente:
Y finalmente el circuito completo queda de la siguiente manera:
Se usaron 5 amplificadores operacionales: uno para el amplificador restador, uno para el compensador de adelanto y tres para la planta.
