Ejemplo 1. Diseño de compensador de atraso por el método del lugar geométrico de las raíces

Por
Tema complementario: Diseño de compensador de atraso por el método de lugar geométrico de las raíces
1. Requerimientos
- Tener conocimiento previo respecto al método del lugar geométrico de las raíces.
- Tener un programa que permita realizar el root locus.
- Tener un programa que permita realizar el transitorio de un sistema por medio de diagrama de bloques.
- Tener un programa para simular circuitos.
2. Las ecuaciones de diseño que se usara en este ejemplo son las siguientes:
Condiciones de diseño:
3. Por último recordar que el objetivo de agregar un compensador de atraso a un determinado sistema es mejorar la respuesta en estado estacionario de dicho sistema sin afectar la posición de los polos dominantes.
Descarga la simulación en proteus 7.9 de Ejemplo 1 Diseño de compensador de atraso por el método de lugar geométrico de las raíces aquí.
Descarga la simulación en proteus 8.3 de Ejemplo 1 Diseño de compensador de atraso por el método de lugar geométrico de las raíces aquí.
Ejemplo 1. Se tiene la siguiente función de transferencia de una planta:
Se desea que el comportamiento del sistema en lazo cerrado para una entrada rampa unitaria tenga las siguientes características:
Diseñe el compensador de atraso y verifique resultados. Además de esto realice el circuito del sistema.
Solución. El sistema en lazo cerrado sin compensar tiene un factor de amortiguamiento ζ de 0.447, una frecuencia natural no amortiguada ωn de 2.236rad/seg y una constante de velocidad kv de 2.5. Con los valores de ωn y ζ hallamos los valores de σ y ωd. Hallamos el valor del factor de atenuación σ:
Ahora hallamos el valor de la frecuencia natural amortiguada ωd:
Es decir que los polos dominantes conjugados están ubicados en:
Hallamos el valor de la constante m:
Se elige un valor de n de 0.995 (el valor de n debe estar en tre 0.99 y 0.995). Se procede ahora a hallar el valor de z:
Hallamos ahora el valor de p:
La función de transferencia del compensador queda de la siguiente manera:
Verificamos el ángulo del compensador:
Se comprueba que el ángulo es correcto. Y por ultimo verificamos la magnitud del compensador:
Se confirma que la magnitud del compensador tiene un valor cercano a uno.
Tabla comparativa
Diseño circuito.
El diagrama de bloques de la planta es el siguiente:

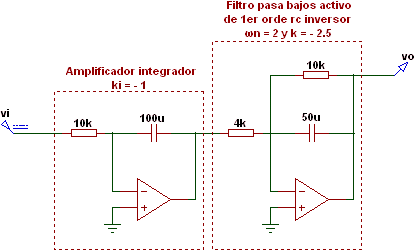

Se usaran dos circuitos con fase inversa: un amplificador integrador y un filtro pasa bajo activo de primer orden RC:
El diagrama de bloques del compensador es el siguiente:
Se usara el circuito del compensador de atraso no inversor:
El diagrama de bloques del sistema completo es el siguiente:
Y finalmente el circuito completo queda de la siguiente manera:
Se usan 4 amplificadores operacionales: uno para el amplificador restador, uno para el compensador de atraso y dos para la planta de tercer orden.
