Autopolarizacion JEFT
El circuito del transistor JFET con autopolarización es el siguiente:
Las ecuaciones básicas son las siguientes:

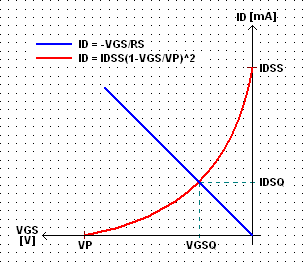

Donde el subíndice G indica puerta (gate), el subíndice D indica drenaje (drain) y el subíndice S indica fuente (source). La gráfica que relaciona La corriente ID en la red de polarización con la corriente ID de la ecuación de Shockley es la siguiente:
Donde la línea de color azul es la función de la corriente ID hallada en la red de polarización y la línea de color rojo es la función de la corriente ID de la ecuación de Shockley. Se observa que ambas funciones dependen del valor de VGS y que la intersección entre estas dos funciones es el punto Q (VGSQ, IDQ). Ademas de esto se puede observar que la pendiente de la línea azul es -1/RS, esto quiere decir que variando el valor de la resistencia RS se puede cambiar la ubicación el punto Q, un valor bajo de RS mueve el punto Q a zona de saturación, un valor medio de RS mueve el punto Q a la zona activa y un valor alto de RS mueve el punto Q a la zona de corte.
Ecuaciones básicas para cuando se da el valor de los componentes del circuito y se pide hallar el valor del punto Q (VGSQ, IDQ, VDSQ). Primero se debe hallar el valor de la constante m:
La función de m es ayudar a simplificar los cálculos. Ahora la ecuación para hallar VGSQ es la siguiente:
La ecuación para hallar IDQ es la siguiente:
Y finalmente la ecuación para hallar VDSQ es la siguiente
Ejemplo. Halle el valor del punto Q (VGSQ, IDQ, VDSQ) en el siguiente circuito:
Realice además la gráfica de las funciones y verifique los resultados obtenidos.
Solución. Hallamos el valor de m:
Hallamos el valor de VGSQ:
Hallamos el valor de IDQ:
Y finalmente hallamos el valor de VDSQ:
La gráfica queda de la siguiente manera:
Se puede observar que el punto Q (VGSQ, IDQ) concuerda con los valores calculados.
Ecuaciones para cuando se da el punto Q (VGSQ, IDQ, VDSQ) y se pide hallar el valor de las resistencias del circuito. La ecuación para hallar la corriente IDQ es la siguiente:
Ya con IDQ se hallar el valor de la resistencia de fuente RS:
Y la ecuación para hallar RD es la siguiente:
Ejemplo. Halle el valor de las resistencia para el siguiente circuito si VGSQ es igual a -3 voltios y VDSQ es igual a 10 voltios
Realice también la gráfica de las funciones y verifique resultados.
Solución. Hallamos el valor de IDQ:
Ahora hallamos el valor de RS:
Y finalmente hallamos el valor de RD:
La gráfica queda de la siguiente manera:
Se observa que el valor del punto Q (VGSQ, IDQ) concuerda con los valores dados.
