Sumador de dos números bcd
El siguiente proyecto es un sumador de dos números bcd llamados A y B respectivamente. Estos podrán tomar valores del 0 al 9 y se visualizarán en display 7 segmentos. La salida también se visualizará en dos displays 7 segmentos, siendo su menor valor 0 ( 0 + 0 ) y su mayor valor 18 ( 9 + 9). Hay dos maneras de realizar el sumador bcd, una es usando sumadores de 4 bits y compuertas lógicas, y la otra es usando sumadores de 4 bits y un comparador de magnitud de 4 bits. También se usarán decodificadores bcd a 7 segmentos cd4511, displays 7 segmentos de cátodo común, dip switch de 4 posiciones, y resistencias. A continuación se muestran ambos circuitos.

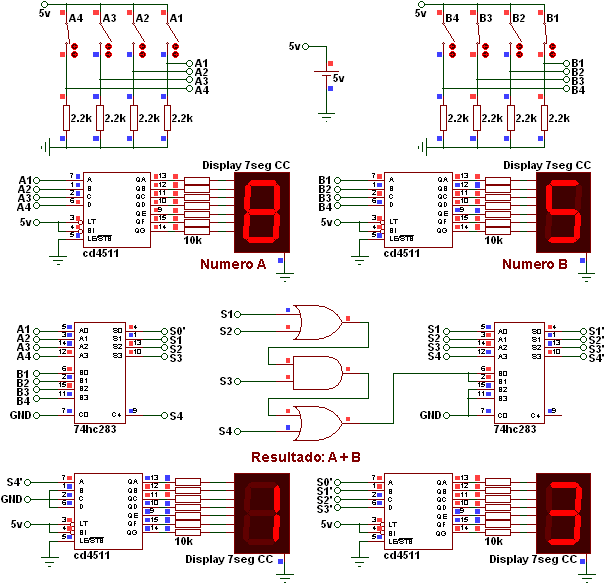

Sumador de dos números bcd forma 1 (sumadores y compuertas)
Se muestra la suma 8 + 5 = 13.
Sumador de dos números bcd forma 2 (sumadores y comparador de magnitud)
Se visualiza la suma 5 + 4 = 9.
