Variador de velocidad para motor cc versión 1.0

Por
Estás en la sección Sobre mi de Wilaeba electrónica.
El siguiente prototipo es un variador de velocidad para motor de corriente continua con una potencia de 1hp, y un voltaje de entrada de 120vac. Está basado en un rectificador monofásico totalmente controlado.  De elementos de potencia se usaron SCRs, y de control se usa un microcontrolador freescale. En este variador se puede controlar la velocidad, el voltaje mínimo de arranque, rampa de aceleración, y rampa de desaceleración, prendido y apagado. El esquemático es como se muestra a continuación:

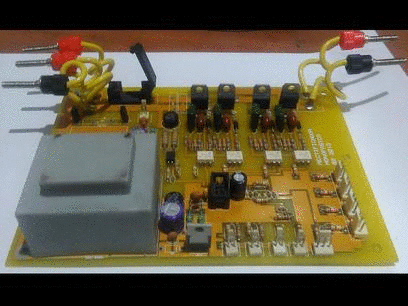

Y el circuito impreso, ya con todos sus componentes quedo de la siguiente manera:
y el variador funcionando se muestra en el siguiente video:
